Factores de corrección por temperatura ambiente ¿cómo se obtienen?

Como ya sabemos, cuándo calculamos la secciones de conductor por el criterio de la intensidad admisible debemos tener en cuenta la temperatura del ambiente en que se encuentra la canalización y si nos desviamos del estándar (40 ºC para instalaciones al aire y 25 ºC para enterradas) debemos aplicar un factor de corrección adecuado. Veamos de dónde salen los factores que nos facilita la UNE 20460-5-523.

Según la ley de Ohm, la potencia eléctrica (PE) generada en forma de calor en un cable con n conductores activos responde a la siguiente expresión:

Dónde:

n es el número de conductores activos con carga en la línea (3 en el caso de circuitos trifásicos exentos de armónicos y 2 en monofásicos);

RE representa la resistencia óhmica del cable [Ω/m];

I es la intensidad de corriente que recorre cada uno de los conductores [A].

Según la “ley de Ohm térmica” la potencia disipada en forma de calor (PT) en un cable será:

Δθ = P_T · R_T

Siendo:

R_T la resistencia térmica del ambiente que rodea al cable [ºC/W];

Δθ es la diferencia de temperatura del conductor (θ_C) y la del ambiente que le rodea (θ_A) [ºC]. } Δθ = θ_C - θ_A

Para que el sistema esté en equilibrio la potencia eléctrica generada y la térmica disipada deben ser iguales:

Despejando I:

Para un salto térmico distinto a Δθ tendremos Δθ’ y una intensidad I’

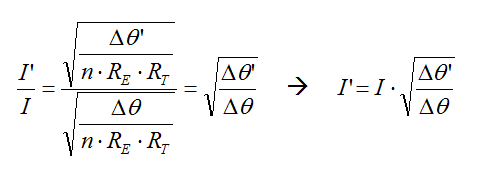

Operando podemos obtener ya el coeficiente de corrección por el que hay que afectar I para obtener I’:

El coeficiente de corrección es

Lo ilustramos con un ejemplo:

Supongamos un cable Afumex 1000 V (AS) instalado en bandeja en un ambiente a 50 ºC ¿Qué coeficiente de corrección por temperatura debería aplicarse?

Los cables tipo Afumex 1000 V (AS) son termoestables (ver página 22 de catálogo Prysmian para BT). Es decir, la temperatura máxima en sus conductores en régimen permanente es de 90 ºC (θC = 90 ºC).

Cómo ya se ha comentado al principio la temperatura ambiente estándar en España para instalaciones al aire es de 40 ºC (θA = 40 ºC) .

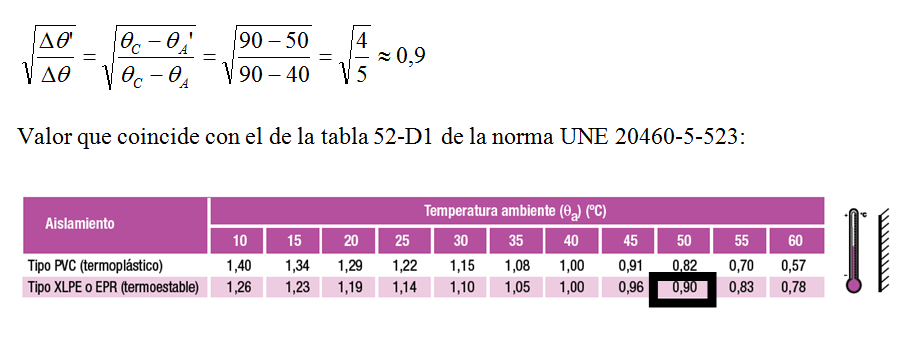

Podemos entonces calcular el coeficiente de corrección para ambiente de 50 ºC:

Para obtener el resto de valores sólo debemos recordar que θC es 70 ºC para cables termoplásticos y 90 ºC para cables termoestables.

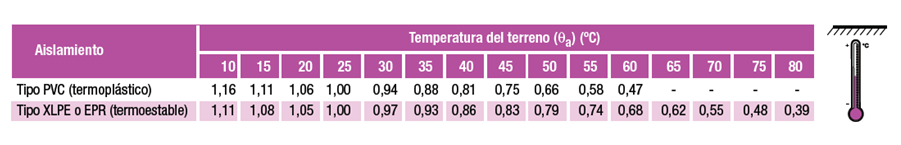

Idéntico proceso para calcular los valores de la tabla 52-D2 para instalaciones enterradas, teniendo en cuenta que en este caso la temperatura de referencia estándar es de 25 ºC en España.
